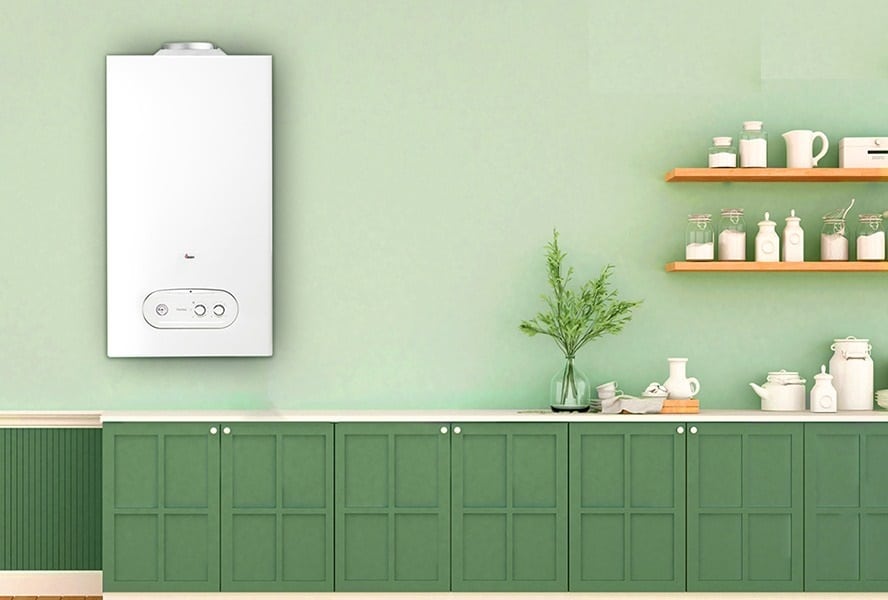

پکیج چیست؟

دستگاهی که جایگزین موتورخانه های قدیمی است و سیستم گرمایش منزل و آب گرم مورد نیاز خانه را تامین می کند، پکیج نام دارد.

اشغال فضای کم، ایمنی بالا، مستقل بودن هر واحد مسکونی  امکان اعمال مدیریت بر هر واحد به صورت جداگانه از امتیازات این سیستم به شمار می رود که باعث شده استفاده از آن به صورت روز افزون گسترش پیدا کند. استفاده از دود کش های دو جداره یا کواکسیال این امکان را فراهم نموده که علاوه بر خروج دود ناشی از احتراق گاز هوای مصرفی دستگاه نیز از محیط خارج تامین شده و سطح اکسیژن محیط داخل کاهش نیابد. پکیج دیواری که نوع فن دار آن از طرف استانداردهای معتبر مورد تائید است، علاوه بر تامین گرمایش داخل محیط مسکونی یا تجاری توسط رادیاتورها یا فن کوئل ها، آب گرم مصرفی بهداشتی فوری را نیز در اختیار مصرف کننده قرار دهد.

پکیج دیواری در سایز کوچکتری نسبت به ‌آبگرمکن زمینی برخوردار است و از آبگرمکن‌های دیواری بزرگ‌تر است، که یکی از مزایای مهم کوچک بودن و فراهم کردن همزمان آب گرم و گرمایش ساختمان می‌باشد

روش روشن کردن پکیج بوتان چگونه است؟

1- برق و گاز دستگاه را وصل کنید

2-درجه بار پکیج را با کمک شیر پرکن بر روی 1.5 تنظیم کنید

 3-ولوم دستگاه را بر روی علامت شیر آب قرار دهید

 4-درجه حرارت آب گرم مصرفی را با کمک ولوم مربوط به آن تنظیم کنید.

نکاتی که قبل از روشن کردن پکیج بوتان باید رعایت کرد!

در ادامه شما را با اقداماتی که باید قبل از راه‌اندازی قیمت رادیاتور های بوتان انجام دهید آشنا می‌کنیم تا با طریقه راه‌اندازی پکیج بوتان آشنا شوید:

1-لزوم نصب دودکش مجاز

2-باز کردن شیرهای آب و گاز دستگاه

3-تست گاز بندی

4-هواگیری رادیاتورها

-وصل کردن برق دستگاه

محافظ برق نگار آزمایش

دوشاخه برق پکیج بوتان را به نزدیک‌ترین پریز یا محافظ برق اتصال دهید. در این مرحله صفحه نمایشگر روی دستگاه روشن می‌شود. البته در مدل‌های آنالوگ پکیج بوتان صفحه نمایشگر ندارد، بلکه چراغ ال ای دی تعبیه‌شده که بعد از وصل کردن برق دستگاه روشن خواهد شد.

2-پر آب نمودن دستگاه

یکی دیگر از پیش‌نیاز اولیه در هنگام روشن کردن پکیج بوتان در هرکدام از مدل‌ها این است که دستگاه تا حد استاندارد از آب پر شوند. برای این منظور بعد از اطمینان از باز بودن درپوش خروج هوای شیر هواگیری سیستم، شیر پرکن دلایل خاموش شدن پکیج بوتان که در زیربدنه دستگاه و به رنگ مشکی قرارگرفته است را بازکرده و هر زمان مانومتر فشار دستگاه عدد 1.5 را نشان داد، آن شیر را می‌بندیم.

3-تنظیم پکیج بوتان برای یکی از حالت‌های زمستانه و یا تابستانه

در این مرحله باید فصلی که در آن قرار دارید دستگاه را برای یکی از حالت‌های تابستانه و یا زمستانه تنظیم کنید. برای این کار از کنترل پنل دستگاه و ولوم های مربوط به تنظیمات دستگاه کمک می‌گیریم.

نحوه تنظیم پکیج بوتان شرایط استفاده از آب گرم پکیج (شوفاژ) دیواری در زمستانبه این شکل است که بر روی پنل جلویی این وسیله دودسته قرارگرفته است که جزو تنظیمات آن محسوب می‌شوند. از دسته سمت راست برای تنظیم دمای آب گرم مصرفی پکیج بوتان استفاده می‌شود و با کمک دسته سمت چپ می‌توانید تنظیمات مربوط به فصل زمستان و تنظیم دمای مدار گرمایش این وسیله را انجام دهید.

اگر نمایندگی بوتان تهران شما مدل دیجیتال باشد، دمای آب گرم مصرفی، دمای مدار گرمایش و کدهای خطای پکیج بوتان بر روی صفحه نمایشگر دستگاه نشان داده می‌شود؛ اما درصورتی‌که پکیج بوتان شما آنالوگ باشد، چراغ‌های LED روی دستگاه تمام تغییرات مربوط به دمای آب گرم مصرفی، دمای مدار گرمایش و حتی ارورهای این وسیله را نشان خواهد داد.

4-عمل جرقه زن

بعد از روشن کردن پکیج بوتان باید بتوانید روشن شدن شعله دستگاه را مشاهده کنید، با این شکل باید مطمئن می‌شوید که جرقه زن دستگاه به‌درستی کار می‌کند.

5-دمای آب گرم مصرفی

در اولین لحظه‌های روشن کردن پکیج بوتان باید مقدار دمای آب گرم مصرفی 45 درجه سانتی‌گراد بالاتر از دمای آب سرد ورودی به پکیج باشد. بهتر است درجه پکیج بوتان روی عدد 60 گذاشته شود.

6-دمای مسیر گرمایش

درصورتی‌که تنظیم شرایط استفاده از آب گرم پکیج دیواری در زمستان مطمئن شوید که رادیاتورها بر روی دمای صحیح تنظیم‌شده است و دستگاه به‌درستی روشن و خاموش می‌شود.

نحوه روشن کردن پکیج دیواری بوتان در حالت زمستانه

1- در مرحله اول باید برای روشن کردن پکیج دیواری بوتان درجه فشار پکیج بوتان را کنترل و تنظیم کنید. این درجه میانگین باید روی ۱٫۵ بار باشد. اگر فشار کم باشد شما باید شیر کوچکی که زیر پکیج است را بازکنید تا درجه فشار پکیج زیاد شود و زمانی که روی ۱٫۵ رسید شیر را ببندید.

2-در مرحله بعد بررسی کنید که مسیر دودکش حتماً باز باشد. یکی از روش‌های کنترل باز بودن دودکش انداختن سنگ کوچکی از پشت‌بام به داخل دودکش خواهد بود. ایمنی بودن دودکش را جدی بگیرید.

3-تمامی فلکه‌های موجود در زیر پکیج را که به شلنگ‌های آب وصل هستند را بازکنید.

4- شیر همه رادیاتورها را بازکنید

5-پکیج بوتان را در حالت زمستانه گذاشته و درجه دمای پکیج را زیاد کنید تا پکیج بوتان روشن شود.

6- بعد از چند دقیقه کارکرده پکیج باید نزدیک‌ترین رادیاتور به پکیج شروع به داغ شدن کند.

7- از اینکه همه رادیاتورها داغ شدن می‌توانید هواگیری را انجام دهید.

8: در انتها بعد از هواگیری رادیاتورها دوباره مانند مرحله اول فشار پکیج را بررسی کنید.

روشن کردن پکیج دیواری بوتان در حالت تابستانه

1-اول از بسته بودن شیرهای رفت‌وبرگشت رادیاتورها مطمئن شوید.

2-بستن شیرهای رفت‌وبرگشت رادیاتور برای انتخاب وضعیت تابستانه

3-دسته تنظیم دمای آب گرم مصرفی را روی درجه حرارت دلخواه تنظیم کنید.

4-پکیج دیواری را رو حالت تابستانه انتقال دهید و با باز کردن شیر آب گرم مصرفی، مشعل روشن‌شده و نمایشگر وضعیت عملکرد شوفاژ به‌صورت سبز ثابت روشن خواهد شد.

5-با بستن شیر آب گرم نیز مشعل خاموش می‌شود.

خاموش کردن پکیج بوتان

در بعضی از شرایط پیش می‌آید که مجبوریم پکیج بوتان را خاموش‌کنیم، مثلاً در شرایطی که به مسافرت می‌رویم. در این صورت باید طبق روشی که در ادامه گفته‌شده است پکیج بوتان را خاموش‌کنید!

دسته سمت چپ تعبیه‌شده بر روی پنل پکیج بوتان را طوری می‌چرخانیم که نوک ولوم بر روی علامت استند بای یا آماده‌به‌کار قرار بگیرد. در این مرحله دو حالت شکل می‌گیرد.

 اول اینکه می‌خواهیم پکیج بوتان را برای مدت کوتاهی خاموش‌کنیم، در این هنگام باید برق و گاز دستگاه را در حالت وصل نگه‌داریم تا سیستم‌های ایمنی پکیج ازجمله سیستم ضد یخ‌زدگی و گیرپاچ به کار خود ادامه دهند و در شرایط استند بای از این وسیله مراقبت کنند.

برای خاموش کردن پکیج بوتان برای مدت طولانی:

اوا اینکه دسته‌گاز پکیج را در حالت قطع یا بسته قرار می‌دهیم؛ و بعد دوشاخه برق پکیج را از پریز می‌کشیم. و آب داخل مدار پکیج را تخلیه کرده. برای این منظور شیر آب سرد ورودی دستگاه را می‌بندیم، شیر آب گرم مصرفی در خانه را باز می‌کنید و شیر پرکن زیر پکیج را باز می‌گذارید تا کل آب داخل مدار خارج‌شده و فشار دستگاه به صفر برسد.

خطاهای فنی در پکیج بوتان

خطاهای پکیج

• اگر می خواهی طریقه روشن کردن آبگرمکن های بوتان را بدونی کلیک کن

قطعات داخل پکیج

1. درپوش تامین هوای تازه معمولاً دو عدد قاپک پلاستیکی
2. فن برق ۲۲۰ ولت
3. مبدل اصلی
4. پنل محفظه احتراق از جنس پشم سنگ
5. برنر یا مشعل
6. ترموستات حد
7. الکترود جرقه زن و تشکیل شعله یا یون
8. جرقه زن ( بعضی مدلها این جرقه زن روی برد قرار دارد)
9. پرشر سوئیچ آب
10. ان تی سی (ntc) خروجی مدار گرمایش
11. ان تی سی(ntc )خروجی آب گرم بهداشتی
12. شیر گاز( شناخت قطعات پکیج )
13. شیر تخلیه
14. فلومتر
15. پمپ
16. شیر هواگیر خودکار یا اتو پنت
17.  حسگر فشار آب
18. محفظه احتراق
19. ترموستات حد
20. منبع انبساط
21. پرشر سوئیچ هوا
22. محل اتصال دودکش
